Описание кабеля СБЛ
Силовой кабель СБЛ предназначается для распределения электротока в установках стационарного типа, функционирующих под напряжением 1 кВ, 6 кВ и 10 кВ при номинальной частоте 50 Гц., а также при частоте в 2.5 раза превышающей номинальную.
Область применения кабеля СБЛ
Прокладывают в помещениях промышленного назначения, а также в каналах, траншеях и в толще грунта.
Информация по приобретению кабеля СБЛ
Вы всегда можете купить кабель СБЛ по разумной цене у представителей компании «RuCabel» в Москве, Саранске, а также в Пензе, Нижним Новгороде, Воронеже, в Ростове-на-Дону и в других городах России. Товар проходит строгую сертификацию и отвечает всем необходимым нормам качества.
Условия эксплуатации кабеля СБЛ
Данный вид кабеля отлично подходит для работы в условиях макроклиматических районов с холодным или умеренным климатом. С одинаковым успехом может быть проложен в грунте с отсутствием или наличием блуждающих токов и коррозийной активности.
Расшифровка кабеля СБЛ
В аббревиации кабеля каждая буква имеет свое значение:
«С» - наличие свинцовой оболочки,
«Б» - присутствие слоя брони в виде двух лент стали,
«Л» - пластмассовые ленты, лежащие внутри специальной подушки, под броней.

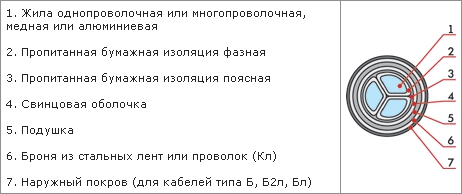

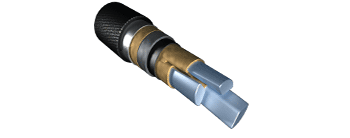

Конструкция кабеля СБЛ
Строение складывается из следующих важных элементов.
- В центре конструкции находится токопроводник - жила из меди, состоящая из одной или же нескольких, собранных вместе проволок.
- Далее следует слой фазной изоляции, изготовленной из специальной бумаги с вязкой пропиткой. Каждая жила маркируется своим цветом (белая/желтая, коричневая/черная, синяя/зеленая, красная/малиновая) или цифрами (1, 2, 3).
- Пространство между жилами заполнено бумажными плотно свернутыми жгутами.
- Обертка из еще одного слоя пропитанной нестекающим составом бумаги надежно предохраняет жилы и носит название «поясной изоляции».
- Экранирующий слой из бумаги со свойствами проводника (присутствует в строении кабелей, рассчитанных на напряжение от 6кВ).
- Первая оболочка — свинцовая.
- Подушка, изготовленная из смеси битума, креп-бумаги и поливинилхлоридной пленки.
- Ленточная стальная броня, плотно оплетающая всю конструкцию.
- Верхний защитный покров, состоящий из волокнистых материалов.
Технические характеристики кабеля СБЛ
Unom — 25 кВ.
Uрабочее — 1 кВ, 6 кВ, 10 кВ.
Номинальная частота — 50 Гц.
Режим работы, t — от -50 °С до +50 °С.
Относительная влажность воздуха (при t0=+35 °C) – до 98%.
Срок эксплуатации: до 30 лет.
Гарантия: 5 лет (со дня начала эксплуатации).
Тmax доп. для ведения монтажных работ без предварительного прогрева - 0 °С.
T нагрева жил в процессе работы:
- при 1кВ: + 80 °С
- при 6кВ: + 80 °С
- при 10кВ: + 70 °С
Тmax доп. нагрева жил:
в аварийном состоянии: +90 °С.
при коротком замыкании: +200°С.
Rmax изгиба в процессе прокладки:
- для одножильных кабелей: 25 наружных ?;
- для многожильных кабелей: 15 наружных ?.
Строительная длина:
- при сечении до мм2 - 300 ? 450 м.;
- при сечении 95 мм2 - 120 мм2: 250 ? 400 м.;
- при сечении от 150 мм2 и выше - 200 ? 350 м.

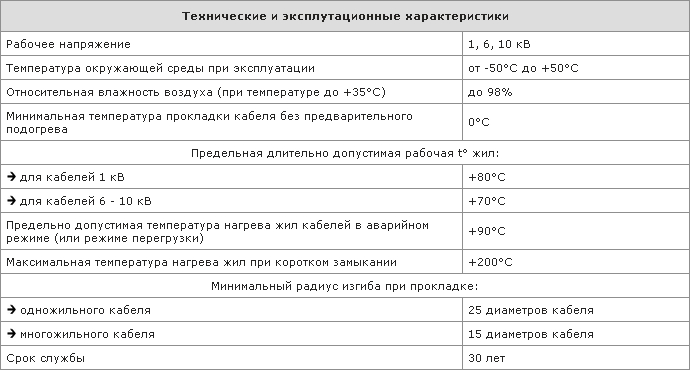

Нагляднее посмотрите в таблице:
Монтажные работы кабеля СБЛ
При соблюдении мер безопасности и температурного ограничения данный вид кабеля можно прокладывать практически в любых условиях: в помещениях, в толще грунта, в воздухе и даже в воде.
Обозначение в нормативных документах
Силовой кабель СБЛ-10 изготавливается по ГОСТ 18410-73, Код ОКП:
35 3111 0500, 35 3113 0500, 35 3114 0500, 35 3133 4400, 35 3134 4400
Расчетная масса для кабеля СБЛ
| Сечение жилы, мм. | Наружный ? кабеля, мм. | Масса 1 км.кабеля, кг. |
| 3?16 | 40.3 | 3557 |
| 3?25 | 40.4 | 3759 |
| 3?35 | 42.3 | 4266 |
| 3?50 | 44.5 | 4927 |
| 3?70 | 47.0 | 6105 |
| 3?95 | 49.9 | 7362 |
| 3?120 | 52.2 | 8432 |
| 3?150 | 56.5 | 9872 |
| 3?185 | 59.8 | 11230 |
| 3?240 | 65.9 | 14271 |
Пожарная безопасность кабеля СБЛ
Благодаря наличию бронированного слоя, имеется стойкость к горению.
Однако, в помещениях с большим риском взрыва стоит отдать предпочтение другим видам кабеля в виду присутствия бумаги в составе СБЛ.
